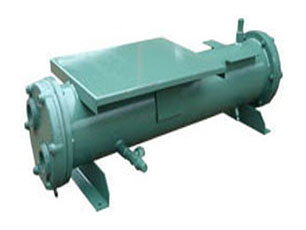

水冷式冷凝器

發布時間：2022-02-11人氣：163

水冷凝器產品特點

1. 嚴格按照《制冷裝置用壓力容器》生產和驗收，確保產品的質量；
2. 換熱管采用高效外翅B型低肋管，增大了換熱面積，從而有效的提高傳熱效率；
3. WS系列冷凝器為結構緊湊的設計、換熱效率高、是空調中高溫工況的選擇。
4. FWS系列冷凝器為加大筒體設計，在不影響有效傳熱的同時附帶有貯液功能，是冷凍、冷藏設備的選擇；
5. 冷凝器帶有“安全易熔塞”，殼程里的液體溫度一旦達到（3.0MPa）70℃時，安全易熔塞將自動融化、降壓,確保安全；
6. 冷凝器的端蓋設有排水裝置，以免冬天由于環境溫度的降低，冷凝器管程里的積水結冰凍破換熱管

FWS型系列冷凝器技術參數

型號	配用壓縮機功率(HP) (w)	外形尺寸 (mm)							安裝尺寸 (mm)		進出口直徑 (mm)
型號	配用壓縮機功率(HP) (w)	D	T1	T	A	A1	C	E	F	G	S	P	L	W
FWS-3	3	159	650	740	90	160	159	70	290	510	3/8'	19	10	11/4'
FWS-4	4	159	740	830	90	160	159	70	290	510	3/8'	19	10	11/4'
FWS-5	5	219	840	930	90	160	219	110	320	600	3/8'	19	12	11/2'
FWS-8	8	219	990	1080	90	160	219	110	320	710	3/8'	25	16	11/2'
FWS-10	10	219	1160	1250	90	240	219	110	320	800	3/8'	25	16	11/2'
FWS-15	15	273	1200	1290	90	260	273	120	390	850	3/8'	25	16	2'
FWS-20	20	273	1200	1290	90	260	273	120	390	850	3/8'	38	22	2'
FWS-25	25	273	1200	1290	90	260	273	120	390	850	3/8'	38	22	2'
FWS-30	30	273	1200	1290	90	260	273	120	390	850	3/8'	38	28	2'
FWS-35	35	273	1560	1650	90	260	273	120	550	1000	3/8'	38	28	2'
FWS-40	40	273	1560	1650	90	260	273	120	550	1000	3/8'	42	32	21/2'
FWS-45	45	273	1600	1650	90	260	273	120	550	1000	3/8'	42	32	21/2'
FWS-50	50	273	2000	2090	90	260	273	120	550	1200	3/8'	42	32	21/2'
FWS-55	55	273	2000	2090	90	260	273	120	550	1200	3/8'	42	32	21/2'
FWS-60	60	273	2000	2090	90	260	273	120	550	1200	3/8'	42	32	21/2'

WS型系列單機組冷凝器技術參數

型號	容量(冷噸)	外形尺寸 (mm)						進出口直徑 (mm)
型號	容量(冷噸)	D	T1	T	A	C	E	S	P	L	W
WS-3	3	114	650	750	65	150	70	3/8'	16	16	1'
WS-5	5	140	650	750	65	165	70	3/8'	16	16	11/5'
WS-8	8	168	810	910	65	185	80	3/8'	16	16	11/2'
WS-10	10	168	960	1060	65	185	80	3/8'	22	16	11/2'
WS-15	15	219	1200	1300	65	250	110	3/8'	28	22	2'
WS-20	20	219	1200	1300	65	250	110	3/8'	28	22	2'
WS-25	25	219	1500	1600	65	250	110	3/8'	36	28	2'
WS-30	30	245	1524	1621	75	260	125	3/8'	40	28	2'
WS-35	35	245	1778	1875	75	260	125	3/8'	40	28	2'
WS-40	40	273	1778	1882	75	285	120	3/8'	40	28	21/2'
WS-45	45	273	2032	2136	75	285	120	3/8'	40	28	21/2'
WS-50	50	273	2032	2136	75	285	120	3/8'	40	28	21/2'
WS-50	50	273	1905	2009	75	285	120	3/8'	40	28	21/2'
WS-55	55	273	2030	2136	75	285	120	3/8'	40	28	21/2'
WS-60	60	273	2030	2170	75	360	130	3/8'	40	28	3'
WS-70	70	325	2032	2170	95	410	130	3/8'	55	36	3'
WS-80	80	325	2032	2188	95	410	157	3/8'	55	36	4'
WS-90	90	325	2032	2188	110	410	157	3/8'	65	36	4'
WS-100	100	351	2032	2188	110	410	157	3/8'	80	50	4'
WS-110	110	351	2032	2188	110	450	180	3/8'	80	50	4'
WS-125	125	377	2032	2188	110	480	180	3/8'	80	50	5'
WS-140	140	402	2032	2188	110	500	180	3/8'	80	50	5'
