壓力控制器是工業過程測量與控制系統中控制壓力的一種專用儀表，工程中通常稱作壓力開關。根據工作原理分為以下兩大類。

根據工作原理分為以下兩大類：

1、機械式壓力控制器 ；

2、電子式壓力控制器。

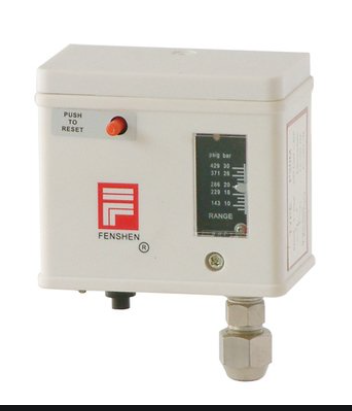

今天我們主要講講機械式壓力控制器，機械式壓力控制器是機械形變導致微動開關動作，在制冷系統中主要用作高低壓壓力控制器。

工作原理：當系統內壓力高于某一個設定壓力計時，不同的壓感元件（彈簧管、膜片、膜盒、波紋管、活塞等)的自由端產生位移，通過鏈接導桿推動開關內碟片瞬時發生移動；當壓力降至額定的恢復值時，碟片瞬時反向移動，開關自動復位，最終輸出一個開關量的電信號。

術語和定義：

壓力控制器 pressure switch：當輸入壓力達到設定值時，通過輸出觸頭的通斷作用起到對被控壓力的控制和報警作用的儀表。

控壓范圍 range：控制器能夠控制的壓力范圍。

設定點（值）set point：希望發生控制或報警的輸入壓力值。

 切換值 switching value：位式控制儀表上行程（或下行程）中，輸出從一種狀態換到另一種狀態時所測得的輸入值。

上切換值 high-switching value：輸入壓力上升時，使控制器產生控制或報警信號發生變化時的壓力值。

下切換值 low-switching value：輸入壓力下降時，使控制器產生控制或報警信號發生變化時的壓力值。

切換差 differential gap：同一設定點上切換值和下切換值之差。

設定點偏差 set point error：輸出變量按規定的要求輸出時，設定值與測得的實際值之差。

設定點(值)范圍 set point range：設定點可調的控制器，設定點可以調節的最大壓力值與最小壓力值之差。

DIFF就是pressure difference，指的是切換差，使用中經常稱為“接斷差”、“死區”；是指開關設定動作值和復位值的差值，例如當設定值為1MPa，實際復位值為0.9MPa時，接斷差為0.1MPa。制冷百科提示您， 每個壓力開關都有這個參數，只不過有些壓力開關的死區是可調的，有的壓力開關死區是不可調的。

調試壓力控制器時，首先需要了解自己使用的切換值是上切換值還是下切換值，對于切換差可調的壓力控制器是否上下切換值需要同時滿足要求。簡單的說就是，需要壓力上升時動作還是需要壓力下降時動作或者是兩者都需要滿足。

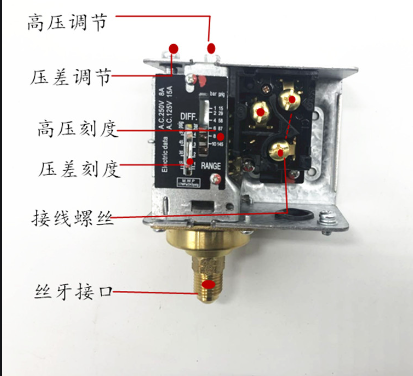

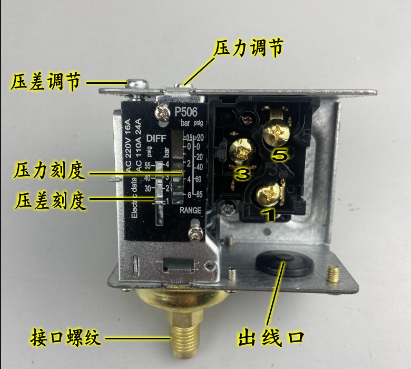

不少類型控制器有切換值刻度窗口和切換差刻度窗口，但這類控制器的刻度窗口只能做為大致觀測使用，切記不能作為調整設定點的標準和依據。因此制冷百科提示您，壓力控制器的調整必須經過具有資質的實驗室調整，不少人反饋信息，自己覺得切換值較低或者較高，在沒有標準器的情況下“憑感覺”或是“看刻度”自行調整，結果導致切換值嚴重偏離所需的設定值。

設定值為上切換值的調整方法

選用設定范圍在（0.05～2.5）MPa的控制器,要求上限切換值為2.0MPa。

1、 松開鎖緊器，將控制器旋入校驗臺的螺紋接口上；打開蓋板，將電纜穿過電纜接口接入端子板，電纜另一頭接上萬用表；

2、加壓至2.0MPa,此值可由標準壓力表讀出；順時針轉動設定值調節鏍桿，使設定值由大變小，直至微動開關在2.0MPa處切換。

3、旋動鎖緊器，調節校驗臺壓力，使其在2.0MPa上下來回變化，校驗壓力上升時，切換值是否為2.0MPa，此值即為要求設定的上切換值，此值減去切換差（約0.085MPa)即為下切換值。

設定值為下切換值的調整方法

同樣選用設定范圍在（0.05～2.5）MPa的控制器，但要求壓力下降至1.8MPa(此值為下切換值）發出觸點信號。

1、松開鎖緊器，將控制器旋入校驗臺的螺紋接口上；打開蓋板，將電纜穿過電纜接口接入端子板，電纜另一頭接上萬用表。

2、加壓至1.8MPa,此值可由標準壓力表讀出；逆時針轉動設定值調節鏍桿，使設定值由小變大，直至微動開關在1.8MPa處切換。

3、旋動鎖緊器，調節校驗臺壓力，使其在1.8MPa處上下來回變化，校驗壓力下降時，切換值是否為1.8MPa，此值即為要求設定的下切換值，此值加上切換差（約0.85MPa)即為上切換值。
